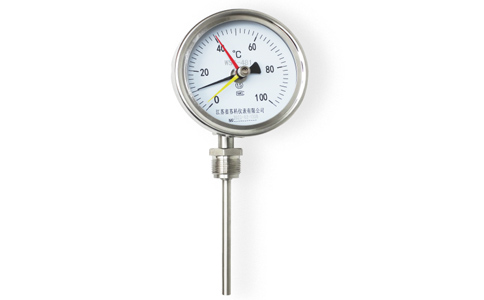

WSSD系列定位型雙金屬溫度計
|
|
一、定位型雙金屬溫度計概述：
WSSD系列定位型雙金屬溫度計俗稱三針型雙金屬溫度計，其是由一個各種外徑的雙金屬溫度計與一個定位裝置配套組裝而成，定位裝置由一個紅針與一個黃針組成，可以用以任意調整設定雙金屬溫度計量程范圍內的限定溫度，用以指示按照工藝要求在正常工藝操作的工作區間溫度范圍，為現場工作人員起到一個警示、提示作用。定位型雙金屬溫度計與正常的雙金屬溫度計一樣，都是一種測量中低溫度的現場檢測儀表。可以直接測量各種生產過程中的-100℃～+600℃范圍內介質的溫度。
二、定位型雙金屬溫度計技術參數：
執行標準：JB/T8803-1998 ?GB3836-83
表盤公稱直徑：φ60；φ100；φ150
精度等級：2.5級（φ60）；1.5 1.0（特殊要求）
溫度范圍：-100~0~+600℃范圍內量程可選（正負溫之和＞50），要求選擇的溫度范圍是正常工作溫度的1.5~2倍量程。
表盤形式：徑向型 軸向型 萬向型
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
三、定位型雙金屬溫度計選型：
| WSS |
雙金屬溫度計 |
功能 |
|
空白為不帶功能要求 |
N |
耐震 |
功能 |
D |
帶定位型指針 |
表盤直徑 |
3 |
φ60mm |
4 |
φ100mm |
5 |
φ150mm |
表頭形式 |
0 |
軸向（直型） |
1 |
徑向（角型） |
8 |
萬向（可調角型） |
安裝固定形式 |
0 |
無固定安裝 |
1 |
可動外螺紋 |
2 |
可動內螺紋 |
3 |
固定螺紋 |
4 |
固定法蘭 |
5 |
活動卡套螺紋 |
6 |
卡套法蘭 |
7 |
衛生型卡箍連接 |
溫度范圍 |
/ |
-100~0~+100~600℃各量程段可選 |
測量桿直徑 |
|
空白為常規尺寸φ10mm |
6 |
φ6mm |
8 |
φ8mm |
T |
特殊直徑要求 |
測量桿插深長度 |
/L |
連接方式以下的測量桿長度 |
安裝固定連接形式的尺寸 |
/ |
螺紋尺寸 法蘭尺寸等 |
測量桿材質 |
|
304可不標 |
F |
316 |
F4 |
304襯四氟 |
T |
特殊要求 |
|
|
